LK-2020數控鉆銑床

產品簡介:龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。 普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好

購買
undefined
undefined
undefined
undefined
undefined
undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined

介紹

introduction

打印本文

機床用途

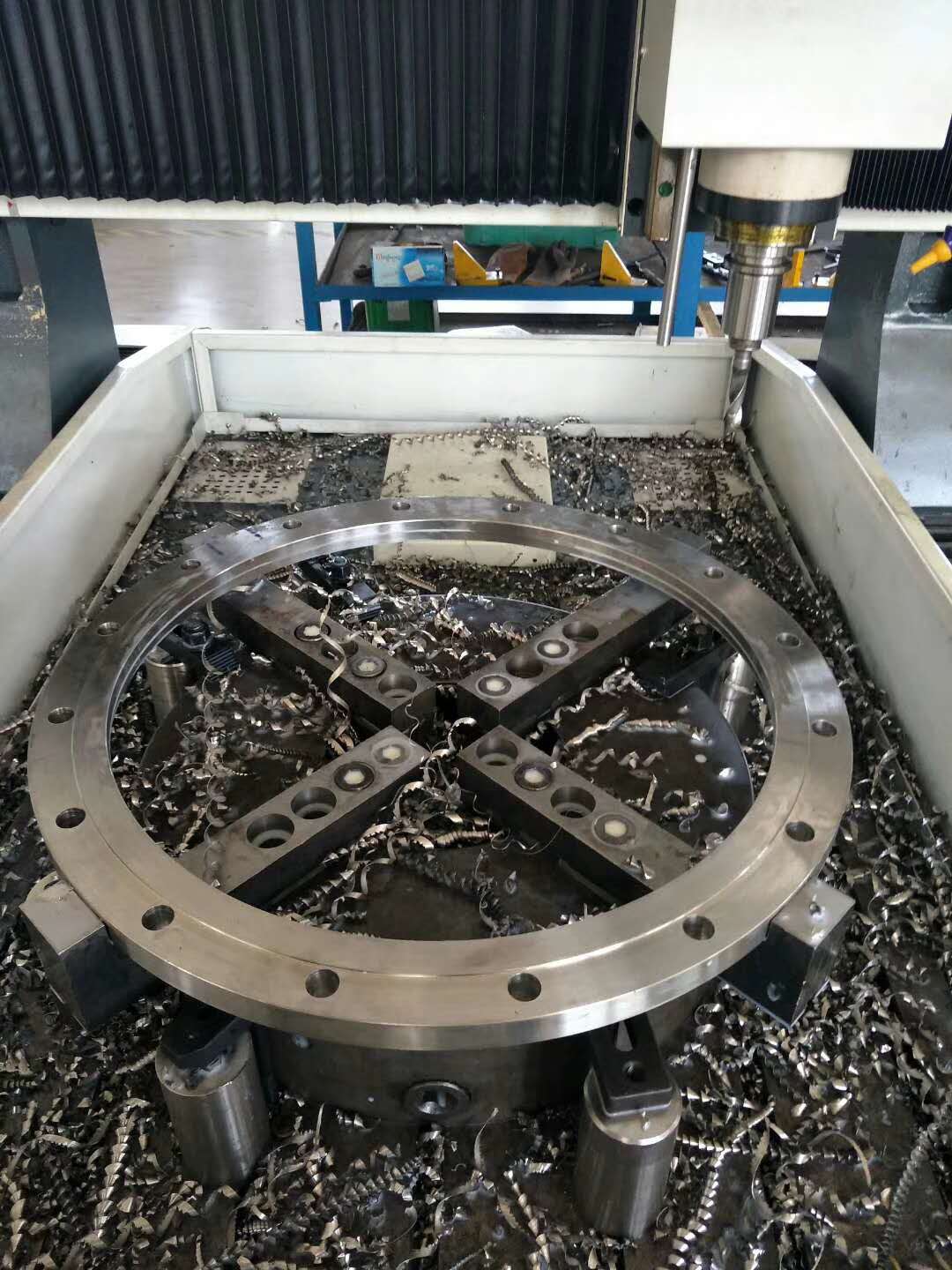

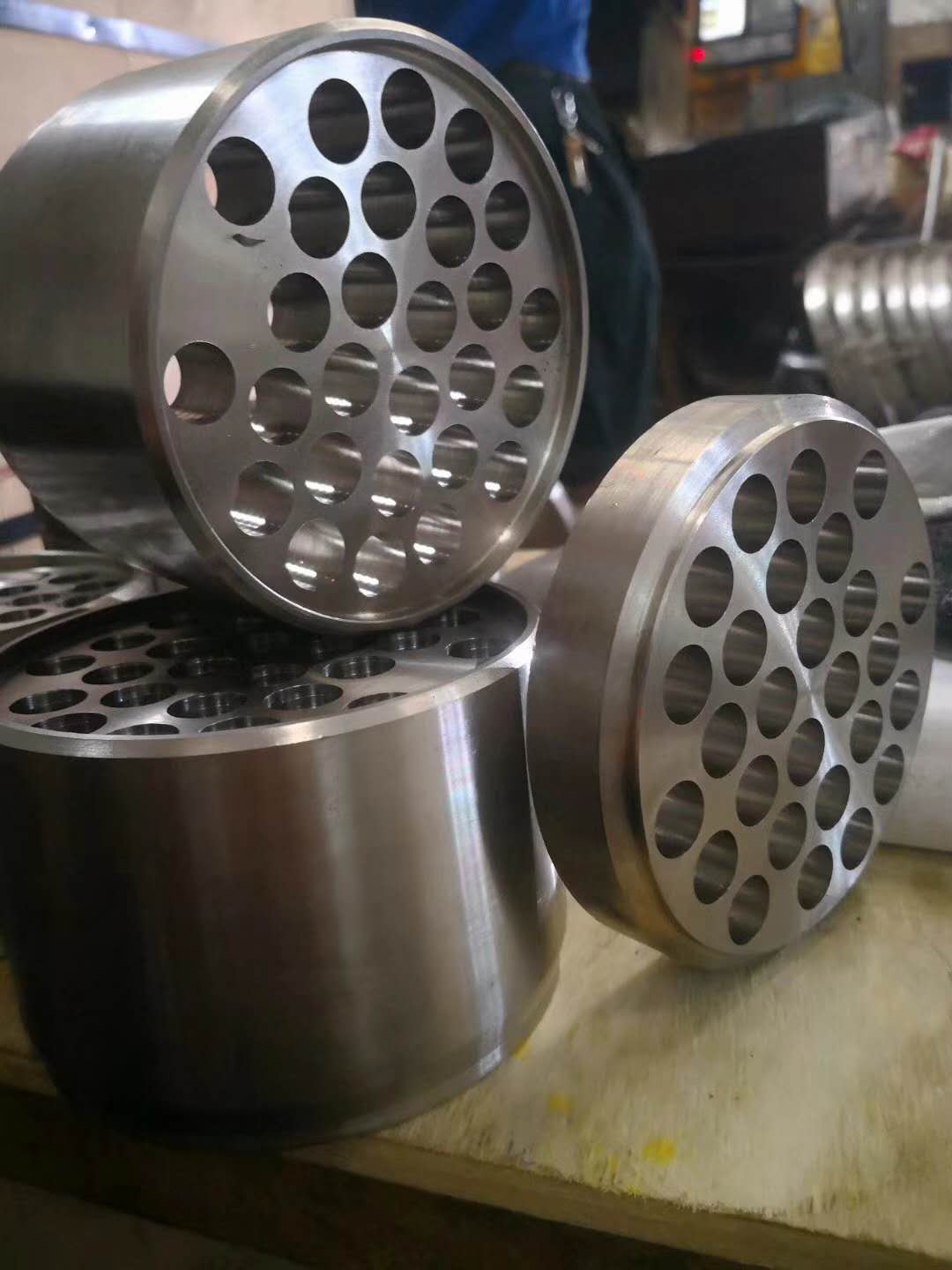

龍門數控鉆床主要用于矩形管/板/結構件類零件的鉆孔/沉孔/倒角/攻絲和輕銑。

普通搖臂鉆一人操作一臺,需要劃線,鉆模及加工引孔,勞動強度大,不能達到連續工作,安全隱患大,工件精度差,一致性差.數控鉆攻解決以上問題,一人可以操作多臺,可實現編程,三軸聯動自動定位,勞動強度低,實現連續工作,增加產出效率,安全隱患小,工件精度高,一致性好



機床結構

1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。

2、龍門數控鉆床機床采用床身工作臺固定,龍門移動的形式。

(減震龍門式結構)

3、床身、立柱,工作臺,龍門為HT250鑄造結構件,支架為矩形管焊接件,加工前經高溫退火,半精加工后二次退火去除應力,然后再精加工,可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽,臺面數控精磨而成,保證工作臺面精度。

4、龍門數控鉆床共有3個數控軸,床身上裝有重型直線導軌,龍門可沿導軌作縱向運動(x軸),龍門橫梁上也裝有直線導軌,溜板可沿導軌作橫向運動(y軸),溜板上裝有滑塊,動力頭上裝有導軌,動力頭可在溜板上作垂直方向運動(z軸),x、y、z軸都采用數控伺服電機加滾珠絲杠驅動。

5、動力頭主軸采用精密主軸,伺服主軸電機驅動,可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀,配有氣動打刀缸,實現一鍵換刀,精度更高,實現高速切削。

6、機床采用水冷,配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統,保證直線導軌與滾珠絲杠的平穩長久有效工作。(配備高速內出水主軸,可使用 中心出水刀具 如:U鉆、鏟鉆、皇冠鉆、合金內冷鉆頭、取芯鉆等)

7、控制采用凱恩帝數控系統,電驅采用高精度絕對值系列伺服電機驅動,配備RS232接口和彩色顯示屏,中文操作界面,可現場/外部USB輸入工件,操作簡便,配備全數字高速手輪,使您的操作更方便快捷。


技術參數

          號

LK-2020

最大加工工件尺寸

×寬

2000×2000

工件最大厚度

300

垂直滑枕式鉆削動力頭

數量(個)

1

主軸錐孔

BT40

鉆孔直徑

Φ3-Φ40

攻絲直徑

M4-M26

主軸轉速(r/min)

30~3000

伺服主軸電機功率

扭矩(N.m)瞬時扭矩可增加300%

22Kw

292.6N.m)

主軸下端面到工作臺距離

300-900mm

動力頭橫向移動(X軸)

最大行程

2000

X軸移動速度(m/min)

0~8

X軸伺服電機功率

2.4*2

動梁縱向移動(Y軸)

最大行程

2000

Y軸移動速度(m/min)

0~8

Y軸伺服電機功率

2.4*1

垂直滑枕進給運動(Z軸)

最大行程

600

Z軸移動速度(m/min)

0~4

Z軸伺服電機功率

2.4*1抱閘(15N.m)

機床外形尺寸

×寬×高

5600*4600*3350

三軸定位精度

X/Y/Z

±0.05

三軸重復定位精度

X/Y/Z

±0.025

毛重

(約)20
