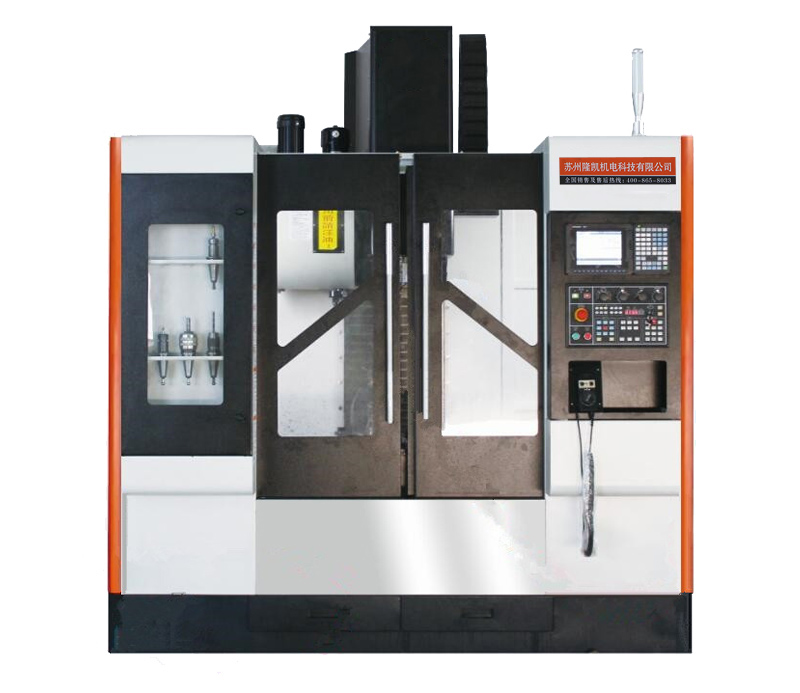

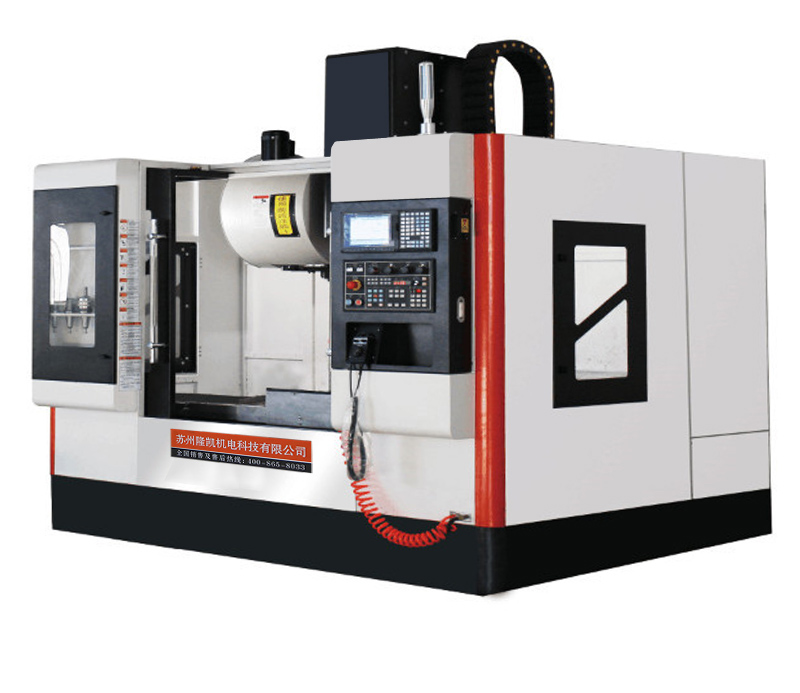

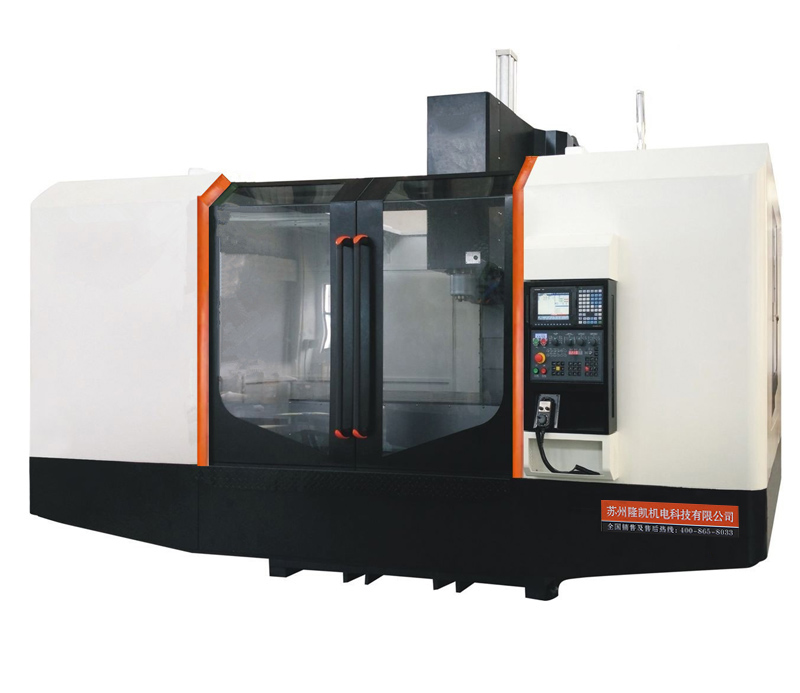

| 產品簡介：HG-1160V數控加工中心能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工。可用于中小批量零件的高效加工制造,對復雜、高精度零件的加工更顯其優越性,也可組成自動生產線進行立式加工中心。 |
|---|
HG-1160V數控加工中心能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工。可用于中小批量零件的高效加工制造,對復雜、高精度零件的加工更顯其優越性,也可組成自動生產線進行立式加工中心。

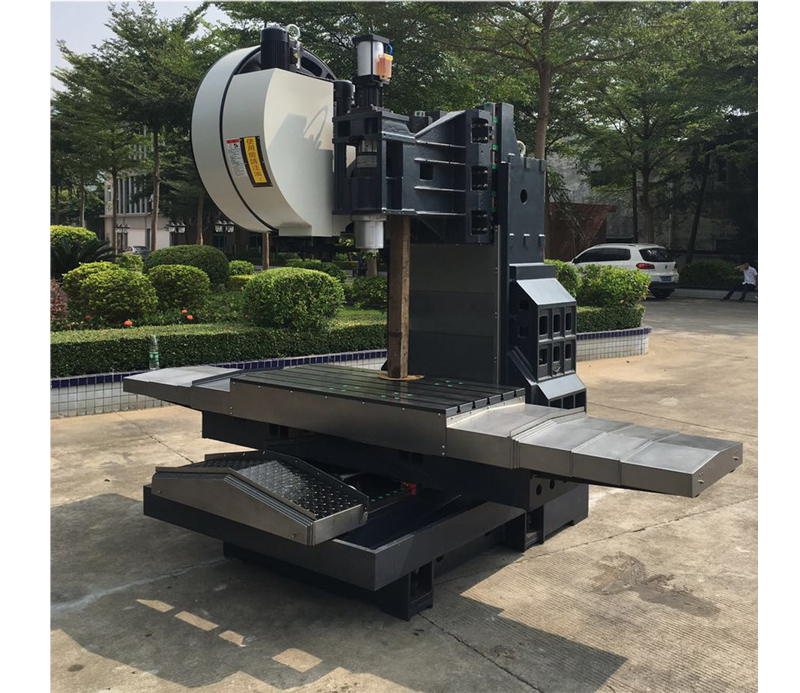

HG-1160V數控加工中心主要由床身、立柱、床鞍、工作臺、主軸箱、外管路、操作站、電柜、刀庫等部件組成、整機布局合理、美觀大方。各主要基礎部件剛性好、結構緊湊。
HG-1160V數控加工中心機床主軸采用進口高精度主軸組件，由交流伺服主軸電機通過齒形皮帶驅動,根據用戶加工需要也可配置直聯式主軸,使機床主傳動系統響應特性更好,噪音更低。機床分別由工作臺、床鞍、主軸箱實現縱、橫、垂三向進給運動,機床選用了進口直線導軌,運動部件動態響應好、精度高。三向進給驅動采用交流伺服電機通過聯軸器與滾珠絲杠直聯形式滾珠絲杠副進行了預拉伸處理,以消除熱膨脹變形,保證機床高傳動精度。
技術參數
| 機床型號 | HG-1160V |
| X軸行程 | 1100 |
| Y軸行程 | 620 |
| Z軸行程 | 580 |
| 主軸端面至工作臺距離 | 120-700 |
| 立柱最前端至主軸中心距 | 680 |
| 工作臺面積 | 1240*610 |
| 最大荷重 | 800 |
| T型槽（槽*間距*槽數）（mm） | 18T*100*6 |
| 工作臺高度 | 890 |
| X軸滾柱導螺桿 | Φ40*P10 |
| Y軸滾柱導螺桿 | Φ40*P10 |
| Z軸滾柱導螺桿 | Φ40*P10 |
| X軸線軌規劃 | 45（6滑塊滾柱） |
| Y軸線軌規劃 | 45（4滑塊滾柱） |
| Z軸線軌規劃 | 45（6滑塊滾柱） |
| 快速位移（X/Y/Z）（m/min） | 30/30/30 |
| 推薦X/Y/Z軸電機參數（nm） | 3.0/3.0/3.0 |
| 主軸轉速 | 10000/12000 |
| 錐孔形式及安裝尺寸 | BT40 ∮150 |
| 傳動方式 | 直聯式 |
| 推薦主軸選用電機參數（kw） | 11 |
| 定位精度 | ±0.003/300 |
| 機臺尺寸占地空間 | 3250*2600*2800 |
| 機床重量 | 7500 |
